El modelo matemático de simulación hidrológica, es utilizado para hacer posible el estudio de situaciones extremas, las cuales son difíciles de observar a simple vista, por ejemplo los efectos de las precipitaciones en cuencas hidrográficas, tanto en su estado natural, como cuando han intervenido las obras hechas por los hombres como los canales, represas, diques de contención, puentes, etc.
Se sabe que en este tipo de modelo se puede dividir y diferenciar según el tipo de suelo, de la declividad, de su cobertura vegetal, de tal manera que el número y la clase de las variables hidrológicas que forman parte de este modelo son en función a un objetivo específico.
Dentro de las características del modelo matemático de simulación hidrológica se tiene las siguientes que son consideradas como las más importantes en tomarse en cuenta:
- Constituir la topología de una modelación del funcionamiento hidrológico de los distintos elementos que conforman la cuenca.
- Habilitar un archivo de ingreso de datos.
- Tomar en cuenta los siguientes pasos para resulver un modelo de este tipo:
* Primer paso: es la introducción , en este paso se observa la conformación de la topología, a este modelo
matemático de simulación hidrológica se le conoce con el nombre de modelo HEC-1, el cual fue diseñado para simular la respuesta del flujo superficial, la cual se origina debido a una precipitación.
* Segundo paso: es el archivo de ingreso de datos del modelo HEC-1, dentro del cual debe de tenerse en cuenta el orden según los formatos y los tipos de tarjetas. El HEC-1 usa tarjetas o registros de fichero de datos, los cuales están organizados en diez campos de 8 columnas cada una.
Además se usa una variable para cada campo, menos para el primero en donde las 2 primeras columnas
se utilizan como caracteres identificadores de la tarjeta. Los tipos básicos de tarjetas para realizar un modelo matemático de simulación hidrológica son:
1.- Tarjetas de control de ejecución: intervalos de tiempo, unidades, control de resultados, control de cada bloque de cálculo del sistema y fin de emisión.
2.- Tarjetas hidrológicas e hidráulicas: ven la transformación de hidrogramas, los datos de la cuenca, los datos de precipitación, los datos de pérdidas (infiltración), los datos del hidrograma unitario, los datos de propagación y laminación de ondas de avenida.

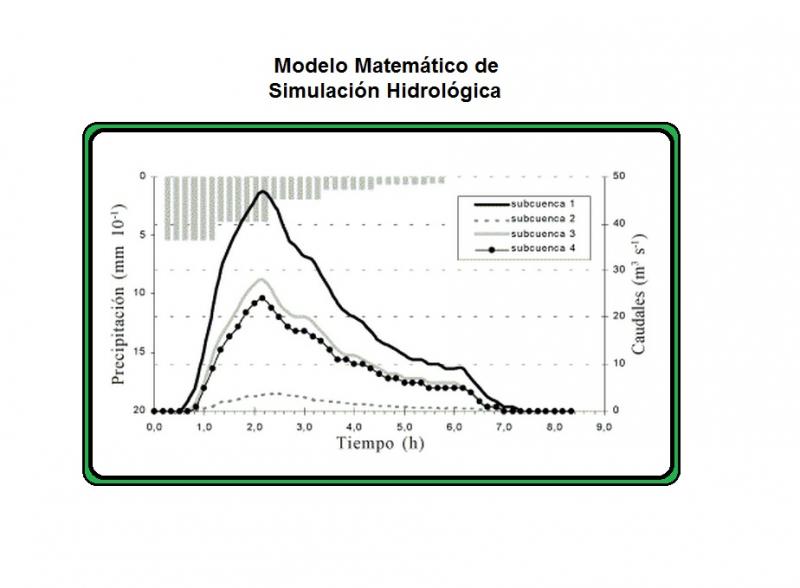

A continuación un ejemplo de como aplicar este modelo matemático de simulación hidrológica:
|
