EJEMPLO DE DIAGRAMA DE FLUJO
El objetivo o finalidad de este tipo de diagramas de flujo, es la de hacer una representación de los métodos o procedimientos racionales para efectuar una labor o trabajo por medio de unos determinados símbolos. En lo que abarca a los mencionados símbolos, se redactan los procedimientos que se han de tomar .El mencionado diagrama de flujo, ha de hacernos llegar suficiente información concisa, estructurada y preisa de la totalidad del procedimiento .
Como norma general, para llevar a cabo un diagrama de flujo , lo que en un principio de ha de efectuar es el denominado algoritmo. Se define algoritmo, como una serie de procedimientos a seguir para proceder a solucionar un problema de manera redactada.
Si ya hemos realizado esto numerosas veces con anterioridad y poseemos la suficiente experiencia, no hará falta que hagamos uso del denominado o mencionado algoritmo redactado, aunque jamás deberemos de olvidarnos del mismo para efectuar el el diagrama de flujo sin errores.
¿Para qué se usan Los Diagramas de Flujo y qué representan?
El denominado algoritmo detalla una serie de procedimientos para llevar a cabo una labor o trabajo.
El Diagrama de Flujo representa en forma de esquema al denominado algoritmo. Los diagramas de flujo simbolizan la serie racional o los procedimientos que debemos seguir para efectuar una labor mediante simbología y en lo referente a los mismos se detallan los procedimientos a seguir.
Por eso mismo, están considerados como un utensilio muy útil para la comprensión del procedimiento a seguir, además de para para tener controlados posibles problemas previos al procedimiento final del trabajo.
Normalmente son utilizados previamente a la realización de un programa informático, estudiar u observar lo que debe de realizar un robot, en los procedimientos industriales, etc.
Un diagrama de flujo es de gran utilidad para la totalidad de lo que se vea en necesidad de una previa organización antes de llevarse a cabo el trabajo.
Cuando se lleva a cabo un programa informático es necesario primero efectuar y llevar a cabo el diagrama de flujo, sin tener en cuanta el lenguaje de programación que utilicemos posteriormente.
En cuanto dispongamos de nuestro diagrama de flujo, únicamente deberemos saber las órdenes del lenguaje que efectuan dichas labores.
Requisitos esenciales para llevar a cabo un Diagrama de Flujo
La totalidad de los símbolos han de estar conectados
A un símbolo de procedimiento pueden llegarle numerosas líneas
A un símbolo de decisión pueden llegarle numerosas líneas,aunque únicamente saldrán dos (Si o No, Verdadero o Falso).
A un símbolo de comienzo jamás le llegan líneas.
De un símbolo de fin no sale línea alguna.

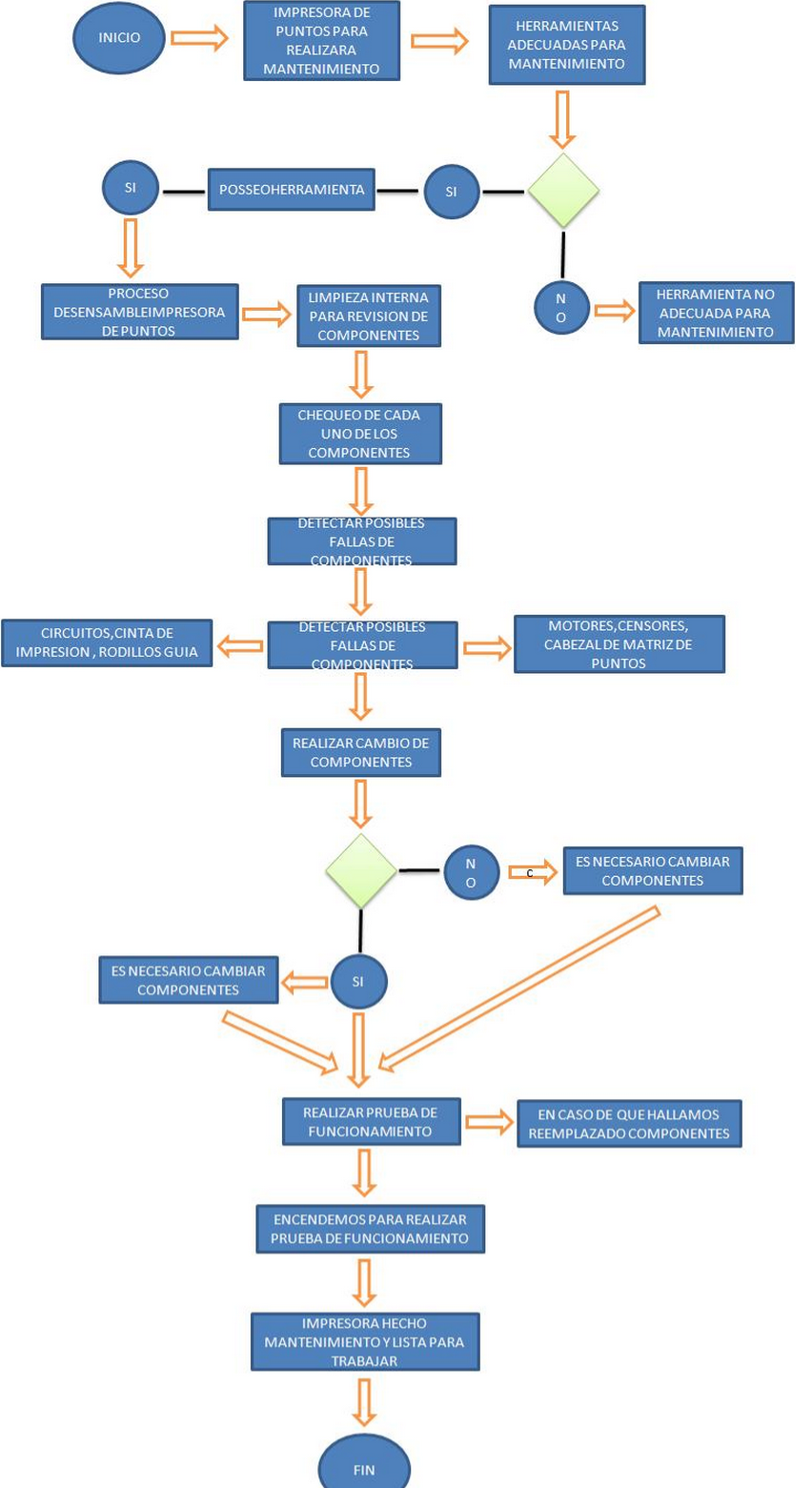

Los símbolos utilizados para efectuar los diagramas de flujo son lo siguientes
En el Símbolo de decisión a tomar, los valores de salida pueden ser SI o NO o VERDADERO o FALSO.
El símbolo de Inicio o Final del Diagrama tiene la opción de ser cuadrado con los bordes redondeados o una elipse.
Se puede hacer uso der colores para lo símbolos.
